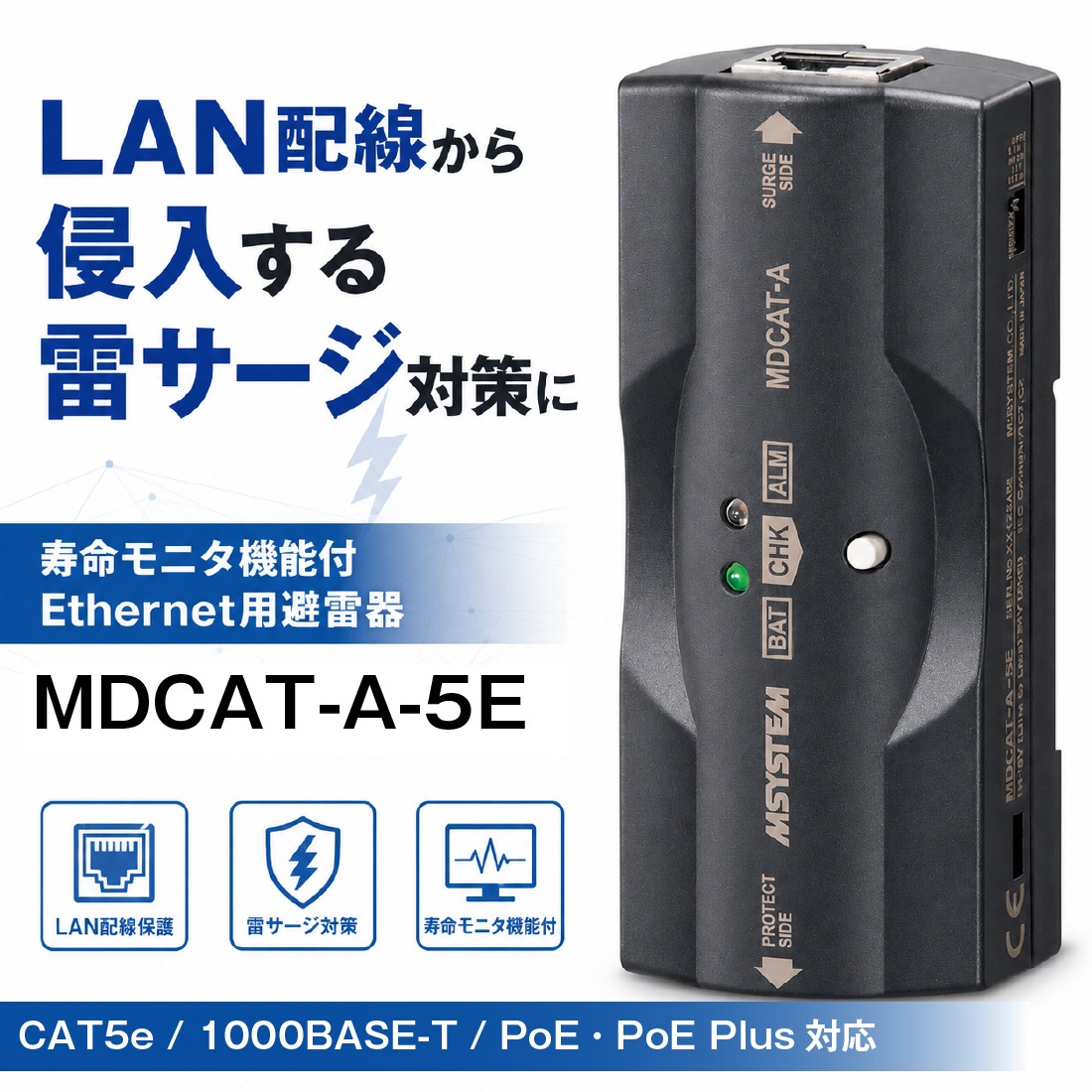

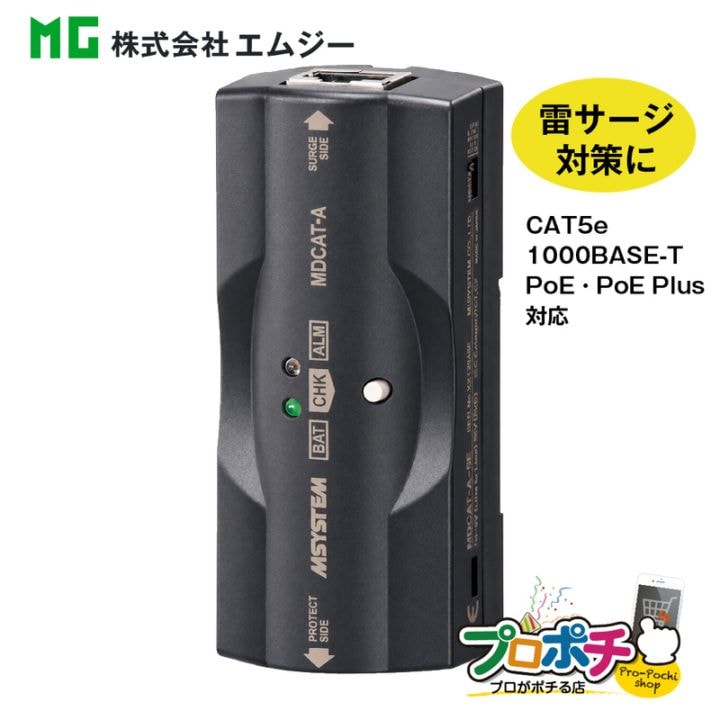

株式会社エムジーのMDCAT-A-5Eは、LANケーブルを通じて通信ネットワークへ侵入する雷サージから、接続されたEthernet機器を保護するための寿命モニタ機能付Ethernet用避雷器です。

CAT5eに対応し、10BASE-T、100BASE-TX、1000BASE-TのEthernet通信に使用できます。
また、PoE・PoE Plusにも対応しており、LANケーブルで通信と電力供給を行うネットワーク設備の雷サージ対策にも使用できます。

本体前面のチェックボタンを押すと、BAT・ALMの2つのLEDから放電素子の状態を確認できます。
避雷器の交換時期を判断しやすく、定期的な保守・点検が必要なネットワーク設備にも適しています。


【主な特徴】

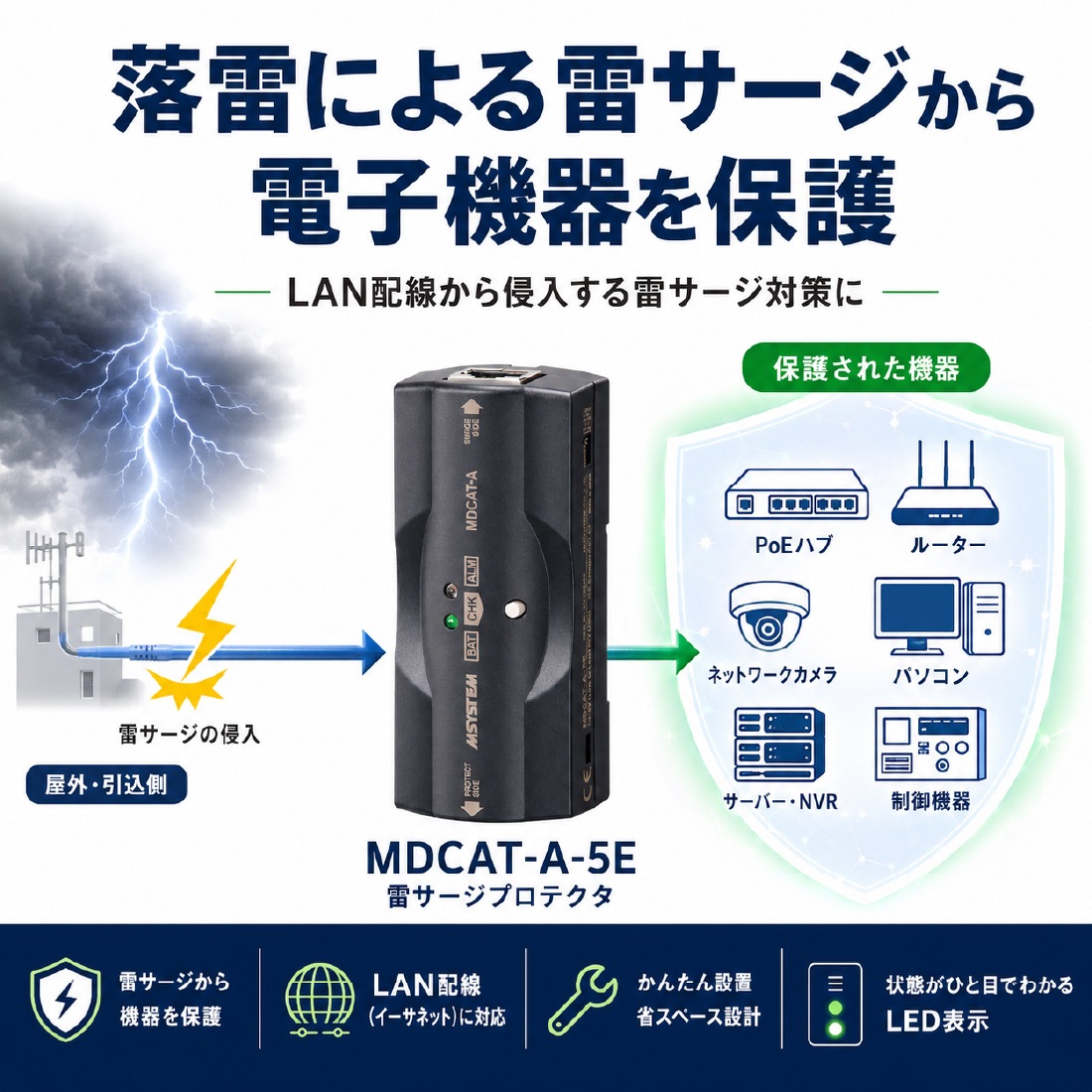

■ LANケーブルから侵入する雷サージを対策
通信ネットワークに侵入する雷サージから、接続されたEthernet機器を保護するための避雷器です。
LAN配線と保護したい機器の間に設置し、通信線から侵入する雷サージによる影響を低減します。

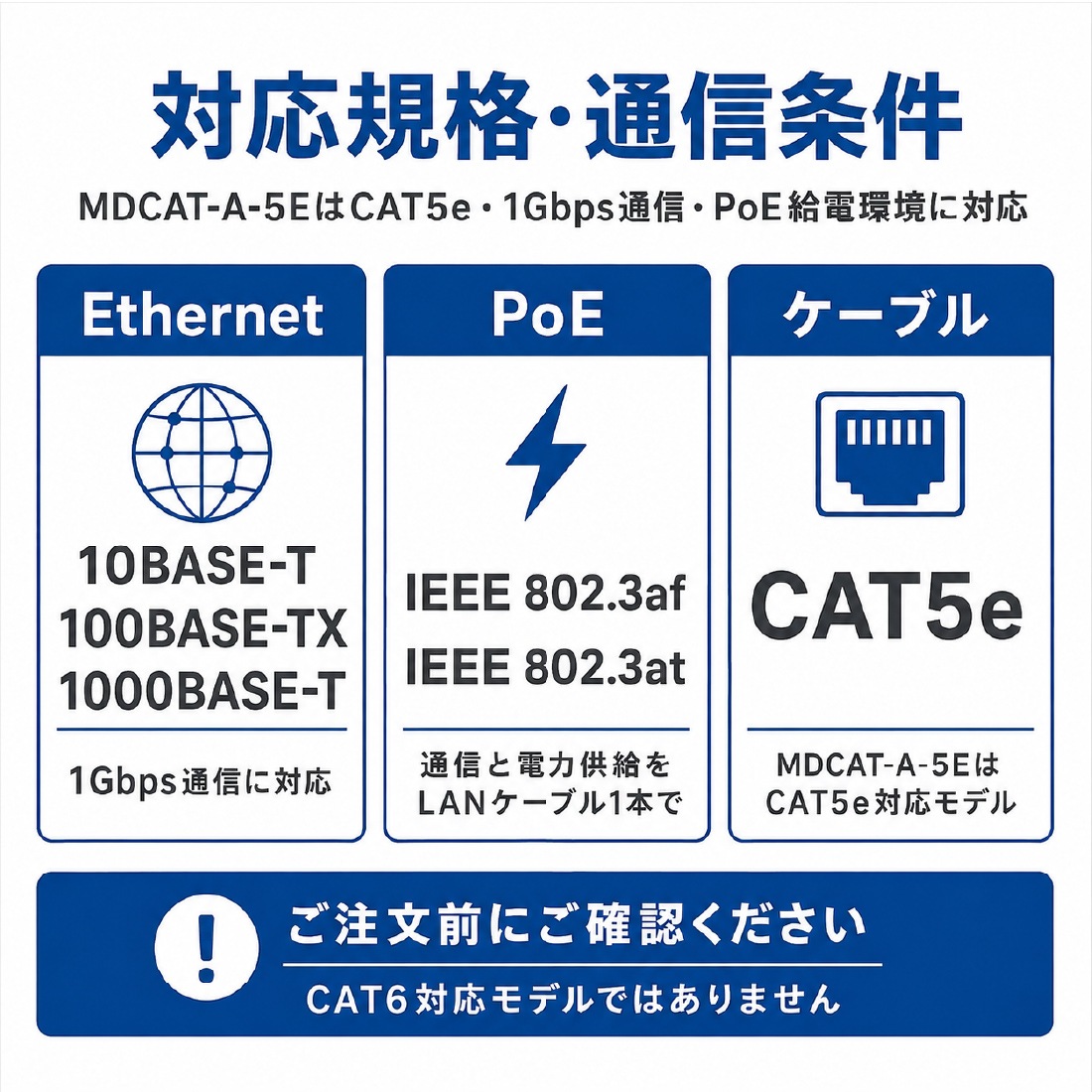

■ CAT5e・1000BASE-Tまで対応
MDCAT-A-5EはCAT5e対応モデルです。
対応するEthernet通信規格は、
・10BASE-T
・100BASE-TX
・1000BASE-T
1000BASE-Tによる1GbpsのEthernet通信にも対応しています。

■ PoE・PoE Plus対応
LANケーブルを使ってデータ通信と電力供給を同時に行う、
・PoE：IEEE 802.3af
・PoE Plus：IEEE 802.3at
に対応しています。
ネットワークカメラなど、PoE給電を利用するEthernet機器の通信回路・給電回路を含めた雷サージ対策に使用できます。

■ 寿命モニタ機能を搭載
本体前面のチェックボタンを押すことで、避雷器内部の放電素子の状態をモニタランプで確認できます。
放電素子の放電回数が仮想寿命回数に達すると寿命と判定する仕組みで、
・正常
・寿命間近
・寿命
・電池残量不足による判定不能
をLEDの点灯状態から確認できます。
避雷器を設置した後の保守・点検や、交換時期の判断に役立ちます。

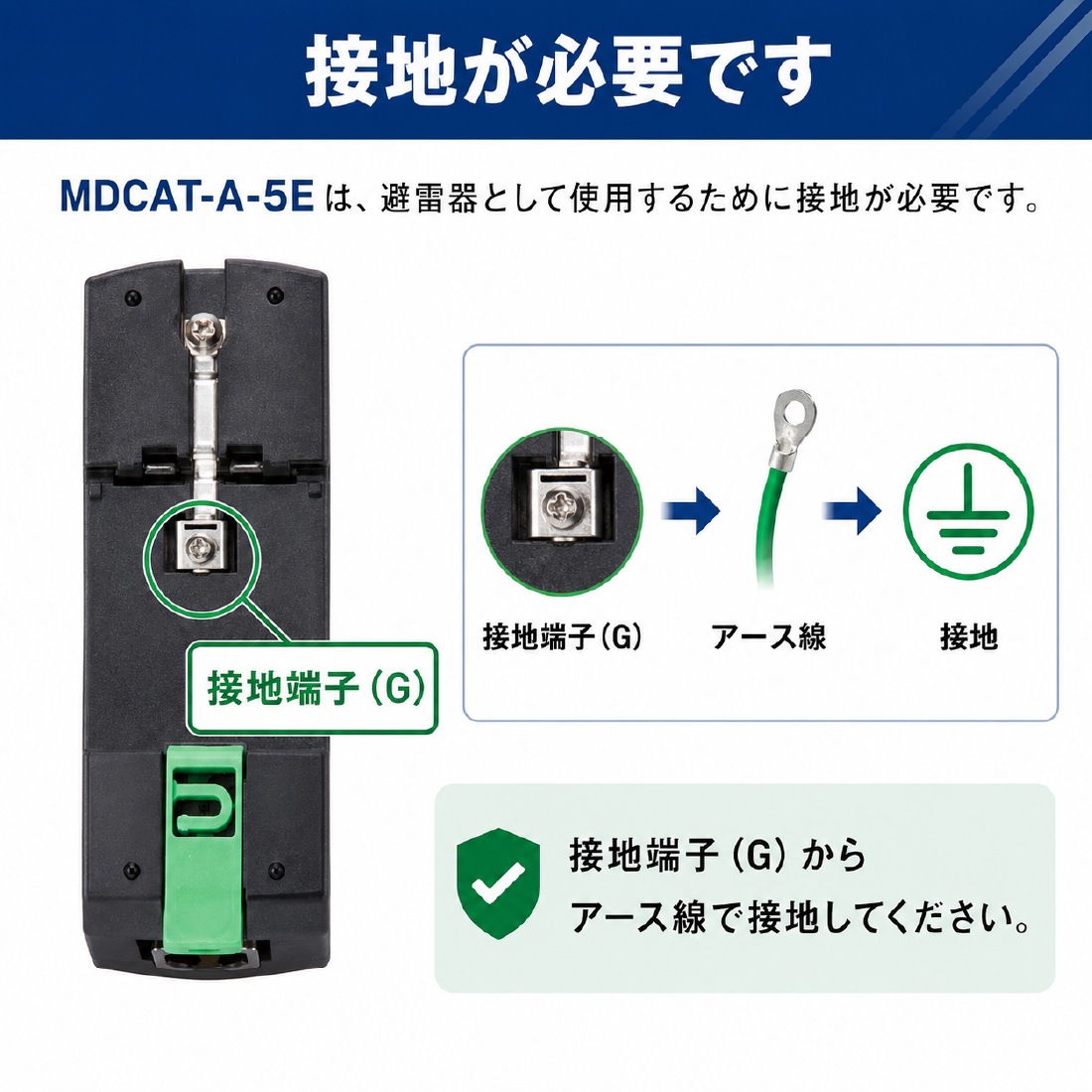

■ 接地が必要です
MDCAT-A-5Eは、避雷器として使用するために接地が必要です。
接地端子（G）からアース線を使用して接地してください。

■ コンパクトな本体
外形寸法は、幅38 × 高さ93.5 × 奥行35mmです。

【こんな場所・機器に】
Ethernet用避雷器 MDCAT-Aの使用例として、次のような設備が紹介されています。
・ネットワークカメラ・監視カメラ設備
・工場内Ethernetネットワーク
・ビル管理設備
・病院
・データセンター
・変電所
・太陽光発電設備
・文化財の監視設備
・養鶏場などの遠隔監視設備
・電気自動車充電スタンド周辺のネットワーク設備

また、システム構成例では、
・ハブ
・ネットワークサーバ
・ルーター
・パソコン
・リモートI/O
・ネットワークカメラ
などを含むEthernetネットワークへの設置例が示されています。
※使用する機器・ネットワークの通信規格、ケーブルカテゴリ、PoE条件などをご確認のうえ選定してください。

【おすすめの使用者】
・電気工事業者
・通信工事業者
・設備工事業者
・防犯カメラ施工業者
・工場設備担当者
・保守・メンテナンス担当者
・ネットワーク設備管理者

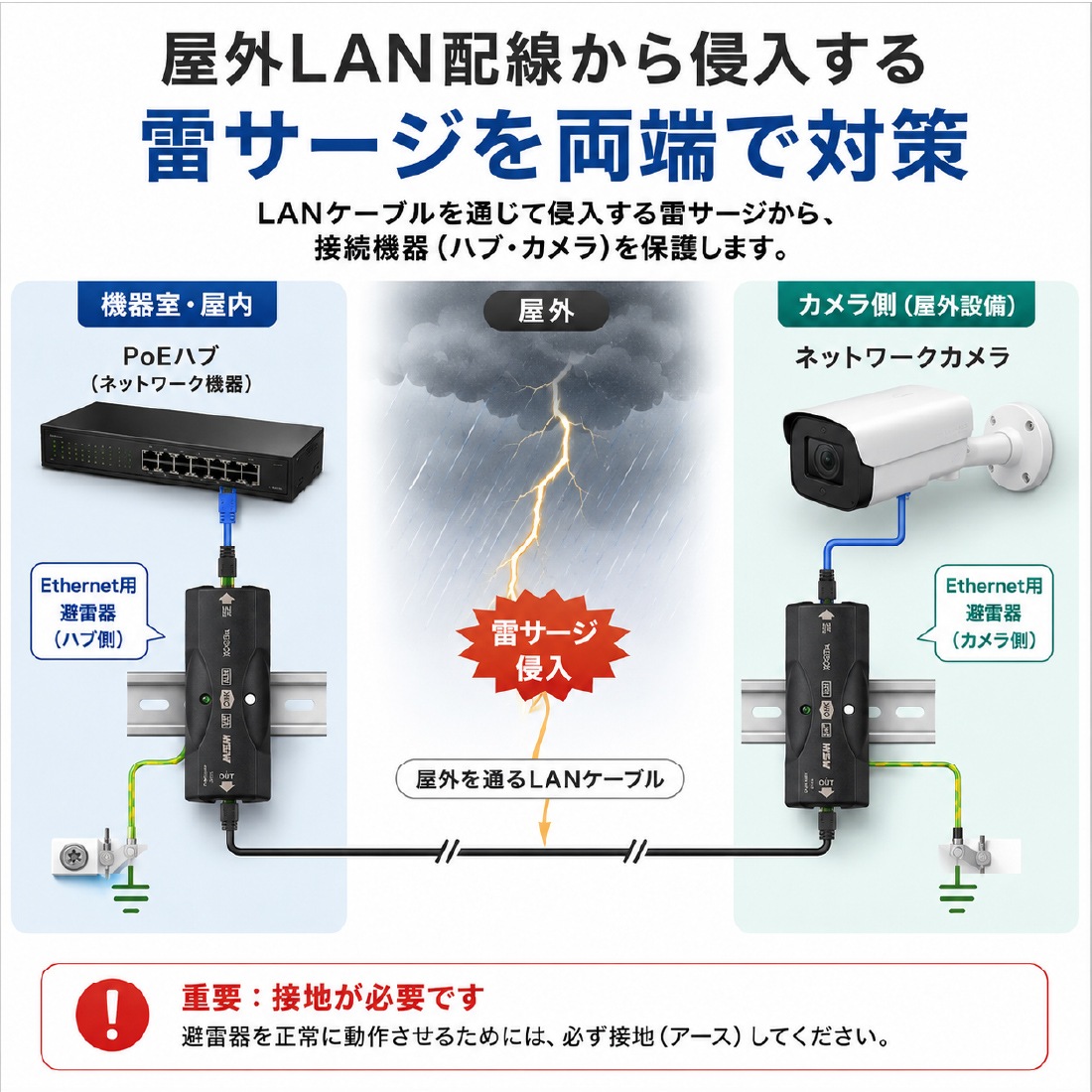

設置イメージ

MDCAT-A-5Eは、保護したいEthernet機器へ接続するLAN配線の途中に設置します。 基本的な設置 LANケーブル ↓ MDCAT-A-5E ↓ 保護するEthernet機器 PoE対応ネットワークカメラの場合 PoEハブ ↓ MDCAT-A-5E ↓ 屋外LAN配線 ↓ MDCAT-A-5E ↓ ネットワークカメラ

LAN配線の両端に設置することで、LANケーブルを通じて侵入する雷サージから、ハブ側・カメラ側の接続機器を保護します。
Ethernet接続にはRJ-45モジュラジャックを使用します。

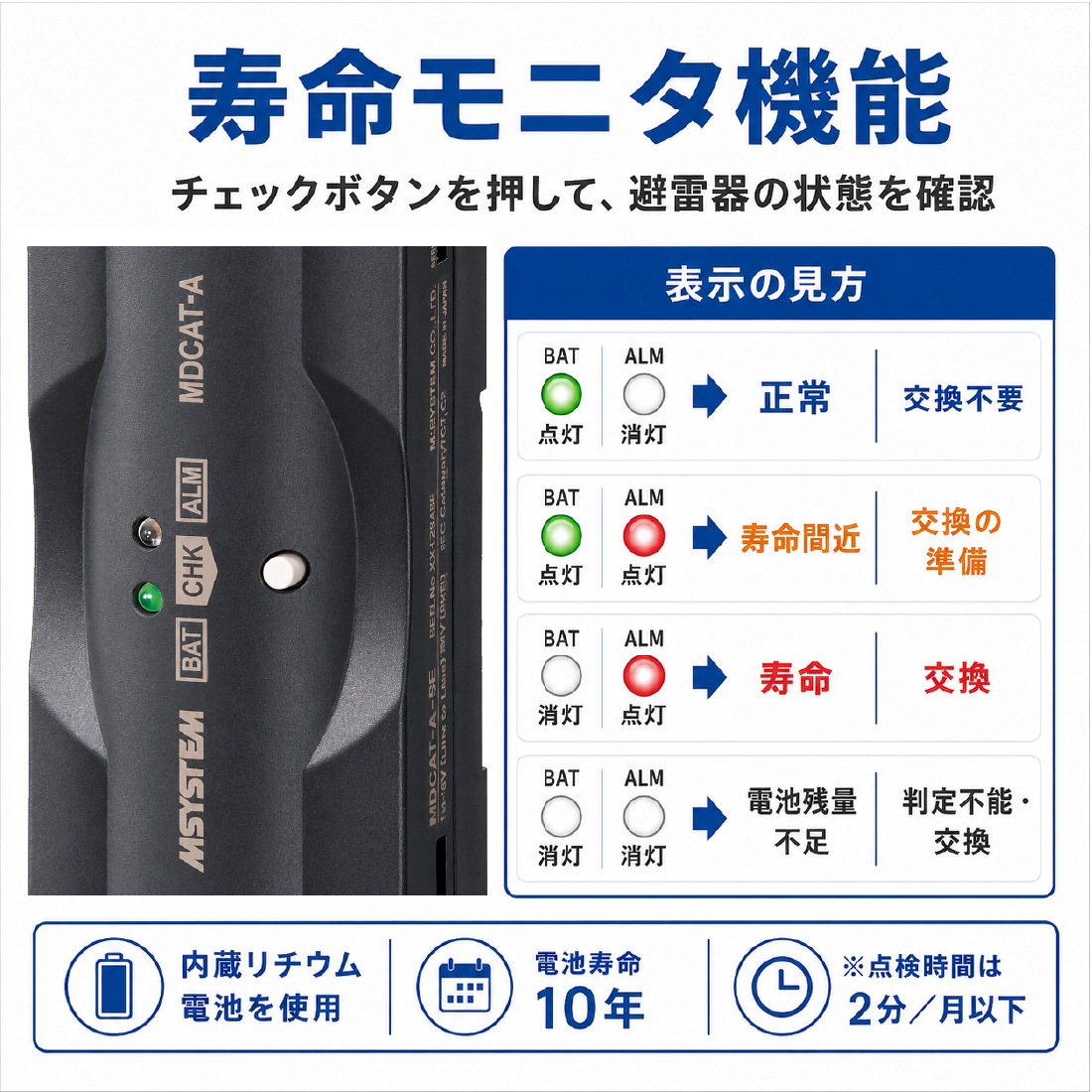

【寿命モニタ機能】
MDCAT-A-5Eには、避雷器内部の放電素子の状態を確認する寿命モニタ機能が搭載されています。
確認方法は、本体前面のチェックボタン（CHK）を押してLEDの点灯状態を見る方式です。
使用するモニタランプは、
BAT：緑色LED
ALM：赤色LED
の2つです。

モニタ表示の見方
BAT	ALM	電池	放電素子	交換判断
点灯	消灯	正常	正常	不要
点灯	点灯	正常	寿命間近	交換間近
消灯	点灯	正常	寿命	交換
消灯	消灯	残量不足	判定不能	交換

放電素子の放電回数が仮想寿命回数に達した場合に、寿命と判定されます。
寿命モニタ回路には内蔵リチウム電池を使用しています。
内蔵電池は充電・交換できません。
メーカー仕様上の電池寿命は10年です。
※点検時間は2分／月以下としてください。


【商品仕様】
メーカー：株式会社エムジー
シリーズ：M・RESTER
商品名：寿命モニタ機能付Ethernet用避雷器
形式：MDCAT-A-5E
ケーブルカテゴリ：CAT5e
寿命モニタ機能：あり

適合回線	10BASE-T：IEEE 802.3i 100BASE-TX：IEEE 802.3u 1000BASE-T：IEEE 802.3ab PoE：IEEE 802.3af PoE Plus：IEEE 802.3at
接続方式	Ethernet：RJ-45モジュラジャック 接地：M3ねじ端子接続 接地端子締付トルク：0.6N・m
最大使用電圧（Uc）	線間：±6V PoE間：±58V 線－接地間：±150V
保護レベル（Up）	線間：±15V（@2kV） PoE間：±100V（@2kV） 線－接地間：±600V（@4kV）
漏れ電流	線間：25μA PoE間：5μA 線－接地間：5μA ※最大使用電圧時
放電耐量（Imax）	線間：100A PoE間：100A 線－接地間：10kA
その他電気性能	最大負荷電流：1A 内部直列抵抗：約0Ω 挿入損失：3dB以下
伝送性能	TIA／EIA-568-B.2 CAT5e
サージ防護性能	JIS C 5381-21 カテゴリC1、C2 IEC 61643-21 Category C1、C2
使用環境	設置場所：屋内 使用温度範囲：-10～+55℃ 使用湿度範囲：5～95％RH ※結露しないこと
外形寸法	幅38 × 高さ93.5 × 奥行35mm
質量	約160g（付属LANケーブル含む）
付属品	LANケーブル：1本 仕様：STP、1m 用途：MDCAT-A-5Eと被保護機器間の接続用
寿命モニタ	BAT：緑色LED ALM：赤色LED チェックボタン：押ボタンスイッチ
寿命判定	放電素子の放電回数が仮想寿命回数になった場合に寿命と判定
内蔵電池	リチウム電池 充電・交換：不可 電池寿命：10年 ※点検時間2分／月以下
対応規格・指令	国土交通省公共建築工事標準仕様書準拠 JIS対応 電磁両立性指令（EMC指令） RoHS指令

【ご購入前の注意】
・本商品はCAT5e対応のMDCAT-A-5Eです。CAT6対応のMDCAT-A-6とは仕様が異なります。ご注文前に形式をご確認ください。
・本商品は寿命モニタ機能付きです。寿命モニタ機能なしのMDCATシリーズとは異なります。
・使用するEthernet通信規格が10BASE-T、100BASE-TX、1000BASE-Tのいずれかであることをご確認ください。
・PoEはIEEE 802.3af、PoE PlusはIEEE 802.3atに対応しています。
・本製品は屋内設置形です。
・本製品は避雷器として使用するために接地が必要です。接地端子（G）からアース線を使用して接地してください。
・点検を考慮し、チェックボタンを操作でき、モニタランプが確認しやすい場所に設置してください。
・使用温度範囲-10～+55℃、使用湿度範囲5～95％RHの範囲で、結露しない環境で使用してください。
・塵埃や金属粉などが多い場所では、防塵設計の筐体への収納および放熱対策が必要です。
・襲雷中の設置、配線工事、点検作業は行わないでください。
・メーカーでは、雷シーズンの前後を目安に年2回程度の定期点検を案内しています。また、大きな雷があった場合はその都度点検してください。
・雷サージは伝送路だけでなく電源ラインから侵入することもあるため、メーカーでは電源用避雷器の併用も案内しています。
