【即配】LCT6 デジタルレベルチェッカー ハンディータイプ LCT5後継モデル MASPRO

2,220ポイント獲得できます

• 商品コード

  ：mp-0048-a

• メーカー

  ：MASPRO/マスプロ

• 発送予定

  ：平日13時までのご決済で即日発送

• 型番

  ：LCT6

• 送料について

  ：宅配便は3,980円以上のご購入で送料無料。その他詳細はこちら

アイテム説明

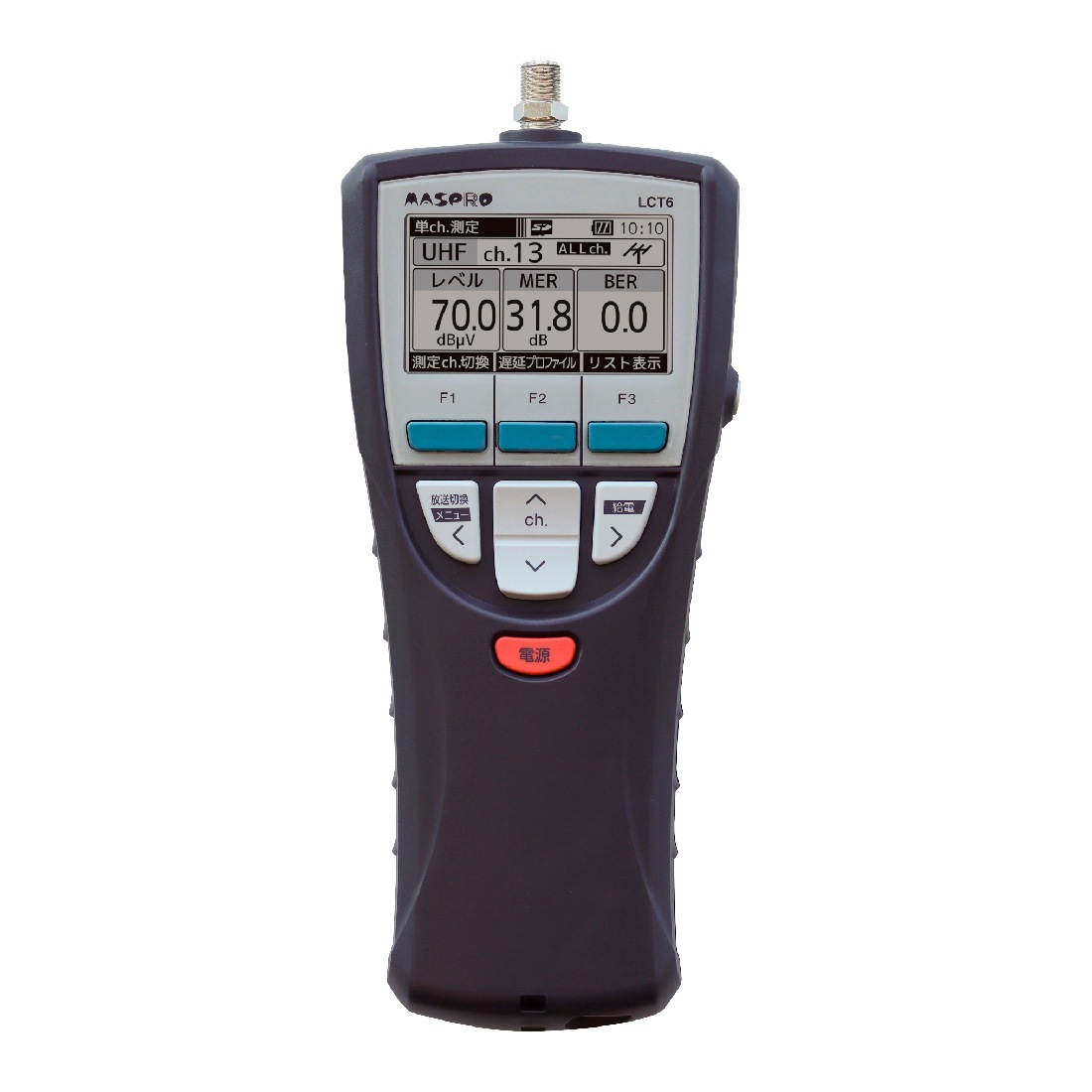

LCT6は、2016年から発売されているロングセラー製品LCT5の後継機種で、従来からの新4K8K衛星放送の測定機能や操作性を踏襲しつつ、新たに充電機能などを追加しました。


概要
UHF(地上デジタル放送)、BS 右旋・110°CS 右旋放送の受信レベル、信号品質(MER・C/M、BER)に加え、
BS 左旋・110°CS 左旋放送の受信レベル、簡易 C/N と、700MHｚ帯 LTE(携帯電話サービス)の受信レベルを測定できる、ハンディータイプの信号測定器です。


特長
特長
(1)ディスプレイと操作性

高精細大画面表示で多くの情報を見やすく表示
大きなボタンと独立操作で簡単に使用可能


(2)測定機能

新4K8K衛星放送のレベルと簡易C/N測定に対応
地デジ、BS・CSのレベル、BER、MER(C/N)を同時表示
全波一括測定で壁面端子やテレビ接続前の信号を一度に確認
受信確認マークでアンテナ調整が簡単

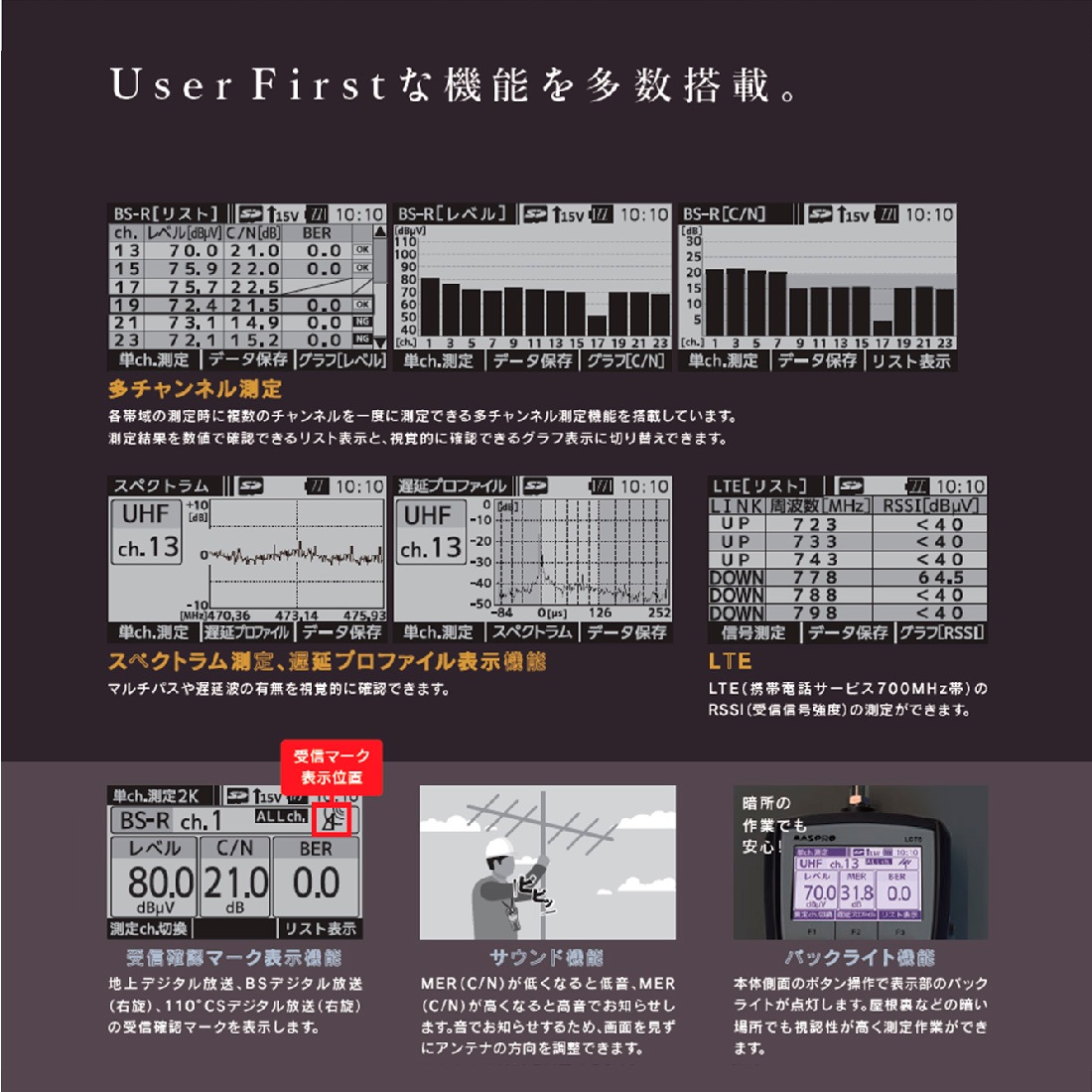

(3)便利な機能

チャンネル登録で測定時間を短縮
多チャンネル測定とリスト表示（1画面で6波分）
グラフ表示、遅延プロファイル、スペクトラム表示機能
LTE測定、DC電圧測定、光変調度測定


(4)実用的な特長

オートパワーオフで電池消耗を抑制
バックライト機能で暗所でも作業可能
microSDカードへのデータ保存（CSV、BMP形式）
USB接続でデータ転送、充電、電源供給が可能
DC15V給電機能（4K・8K対応アンテナ用）



LCT6の付属品
ストラップ×1本
ソフトケース（本器に装着済）×1個
USBケーブル［50cm、Type-A to Cケーブル（データ通信用）］×1本
USBケーブル［1m、Type-C to Cケーブル（充電・データ通信用）］×1本
microSDカード（4GB、本器に挿入済）×1枚

LCT6の規格
◯測定チャンネル
UHF（地上デジタル放送）：ch.13～52
BS-R（BS右旋）：ch.1～23（奇数チャンネル）
BS-L（BS左旋）：ch.2～24（偶数チャンネル）
CS-R（110°CS右旋）：ch.2～26（偶数チャンネル）
CS-L（110°CS左旋）：ch.1～25（奇数チャンネル）
LTE（携帯電話サービス）：700MHz帯
◯周波数範囲
UHF（地上デジタル放送）：470～710MHz
BS-R（BS右旋）：1032.23～1488.69MHz
BS-L（BS左旋）：2224.41～2680.87MHz
CS-R（110°CS右旋）：1532.75～2070.25MHz
CS-L（110°CS左旋）：2708.75～3223.25MHz
LTE（携帯電話サービス上り）：718～748MHz
LTE（携帯電話サービス下り）：773～803MHz
◯入力インピーダンス
75Ω（F型端子）
◯測定レベル表示範囲
UHF（地上デジタル放送）：18～115dBμV
BS-R（BS右旋）・BS-L（BS左旋）：40～110dBμV
CS-R（110°CS右旋）・CS-L（110°CS左旋）：40～110dBμV
LTE（携帯電話サービス）：40～110dBμV
◯測定レベル確度 ±2.5dB以内
UHF（地上デジタル放送）：35～105dBμVのレベルにおいて
BS-R（BS右旋）：45～105dBμVのレベルにおいて
BS-L（BS左旋）：45～105dBμVのレベルにおいて
CS-R（110°CS右旋）：45～105dBμVのレベルにおいて
CS-L（110°CS左旋）：45～105dBμVのレベルにおいて
LTE（携帯電話サービス）：40～110dBμVのレベルにおいて
（測定信号にマルチパスがある場合、誤差が出ることがあります）
◯MER・BER測定入力レベル範囲
40～115dBμV※1［UHF（地上デジタル放送）※2］
◯MER表示範囲
0.0～32.0dB［UHF（地上デジタル放送）］
◯BER表示範囲
3.9E-2～0.0［UHF（地上デジタル放送）］
◯C/N・BER測定入力レベル範囲
45～100dBμV［BS・110°CS※3 ※4］
◯C/N表示範囲
0.0～30.0dB［BS・110°CS※4］
◯BER表示範囲
9.8E-3～0.0［BS・110°CS※4］
◯使用電池※5 単3形電池×4本
電池寿命※6（目安）
レベルチェッカー用バッテリーLCTB19NH-4P：約14時間
ニッケル水素電池※7：約14時間※8
アルカリ乾電池：約18時間※9
◯消費電力※10
UHF（地上デジタル放送）：約0.6Ｗ
BS-R（BS右旋）・CS-R（110°CS右旋）：約0.8Ｗ
BS-L（BS左旋）・CS-L（110°CS左旋）：約0.9Ｗ
LTE（携帯電話サービス）：約0.5W
◯使用温度範囲
－10～+40℃
◯充電温度範囲
0～+40℃
◯カードスロット
microSDカードスロット（microSD・microSDHC対応）
◯インターフェース
USB端子（Type-C端子）
◯外観寸法
218（H）×91（W）×28（D）mm［入力端子を含む］
◯質量（重量）
約370g（レベルチェッカー用バッテリー使用時）、本器のみ約260g

※1.UHF（地上デジタル放送）は、すべてのチャンネルの入力レベルを115dBμV以下にしてください。
チャンネル間のレベル差が15dB以上ある場合、入力レベルが低いチャンネルのレベル、ＭER、ＢERが正確に測定できないことがあります。
※2.（一社）電波産業会 ARIB TR-B14 階層パターン1、3において、地上デジタルテレビジョン放送でのモード、ガードインターバル長に準拠しているものが測定できます。
※3.BS右旋放送ではTC8PSK、110°CS右旋放送ではQPSKの変調方式の信号が測定できます。
※4.新４K８K衛星放送のC/N測定は、帯域外をノイズポイントとして測定する簡易C/Nになります。
BERは測定できません。簡易C/Nは、入力レベルが低いと正確に測定できないことがあります。
※5.マンガン電池は使用できません。
※6.低温で使用する場合、通常の温度（+25℃）で使用する場合に比べ、使用可能な時間が短くなります。
（UHF測定 入力レベル：70dBμV、バックライト不使用、非給電時、25℃で連続作動）
※7.ニッケル水素電池を使用する際は各メーカーの充電器を使用し充電してください。
※8.富士通製ニッケル水素電池 HR-3UTC使用時
※9.富士通製アルカリ乾電池 LR6PS使用時
※10.入力レベル：70dBμV、バックライト不使用、非給電時、+25℃で作動時
