製品情報

デザイン・施工性・性能面の全てをアップデート、お客様の声に寄り添ったフラットアンテナへと進化しました。
同時発売となるホーム用ブースタ（別売り）と組み合わせることで、ブースタ等の背面取付を実現、本体の角度調整も左右90度まで可能に。
また筐体デザインを一新し、直線的ですっきりとしたシンプルなデザインを採用しました。
カラーバリエーションも従来のホワイト・ブラックに加えて、「ベージュ」「グレージュ」「ブラウン」を追加、計5色展開よりお選びいただけます。

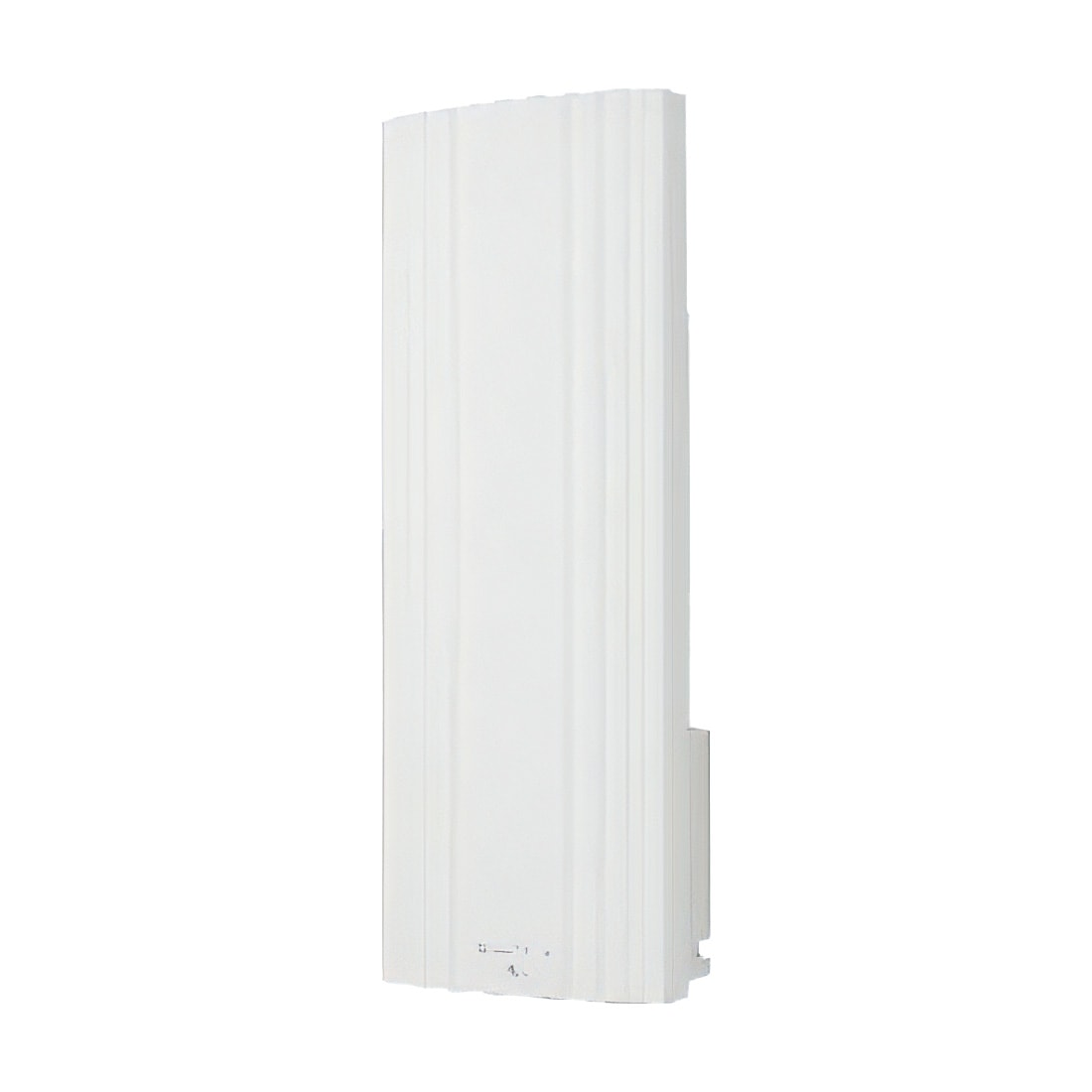

●シンプルでスッキリとした筐体デザインと優れた施工性を兼ね備えた、地デジ用のUHF平面デザインアンテナです。
●ホワイト、ベージュ、グレージュ、ブラウン、ブラックの5色をラインアップ、筐体表面にマット加工を施すことで、外壁に調和します。
●付属金具は左右90度まで回転、調整範囲が広く細かな調整が行えます。※ベランダ、マスト、壁面への設置が可能です。
●本体背面には当社製別売り商品「ブースタ・混合器等」の取付が可能です。壁面への施工を最小限にすることで、すっきりと施工ができます。

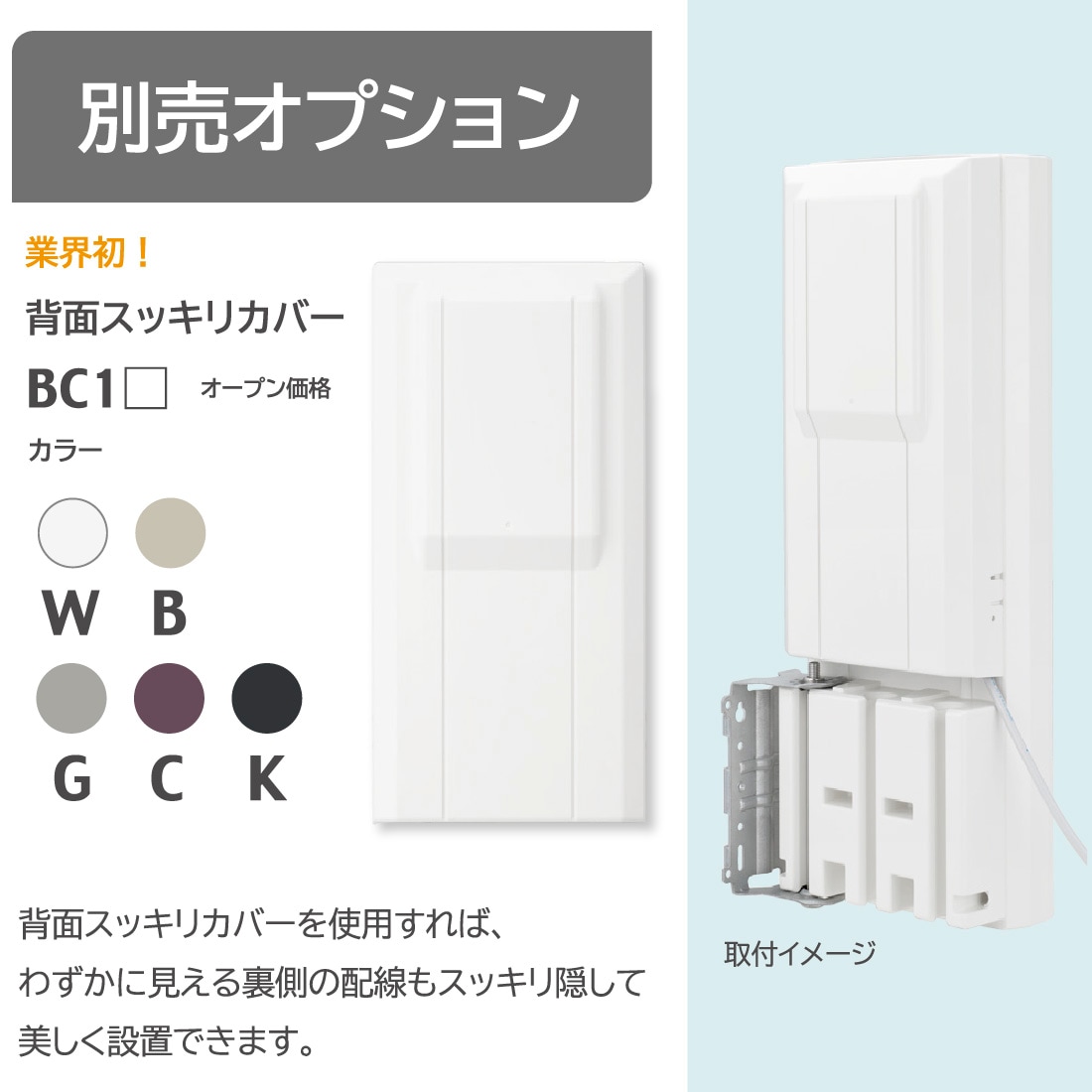

●別売オプションの「背面スッキリカバー（型名：BC1□）」を使用すれば、裏側の配線をスッキリ隠し、美観を損ないません。
●適合マスト径（付属金具使用時）マストφ22.0～48.6mm　角柱□30.0～40.0mm　※別売りステンレスバンド使用時 ： φ50mm以上
●防水キャップは加工せずにケーブルを通すことができます。（4C・5C）


主な特長
・デザイン・施工性・耐食性、全てをアップデート
従来シリーズからフルモデルチェンジを実施。新型筐体を採用することで、豊富な機能を搭載した付加価値の高いアンテナとなっています。
シンプルな筐体デザイン、本体背面へのブースタ取付の実現、方向調整範囲の拡大（左右90度）、樹脂一体成形による本体の耐食性など、お客様の声に寄り添い、各部の改善を徹底いたしました。

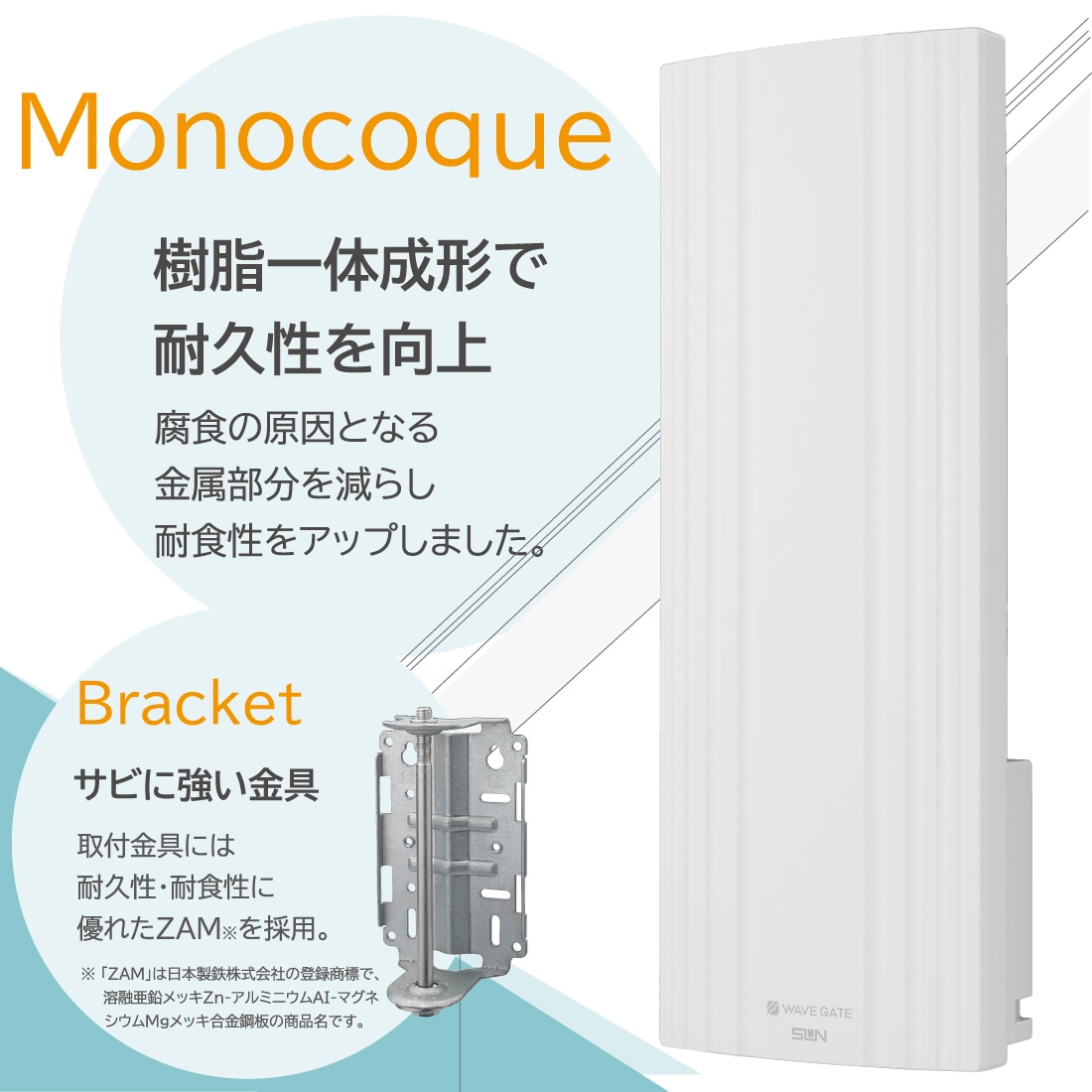

・樹脂一体形で耐久性向上
腐食の原因となる金属部分を減らし耐食性をアップ。筐体のデザインも一新、直線的ですっきりとしたシンプルなデザインを採用しました。
さらに、表面はマット加工で反射を抑え、外観と調和します。

・豊富なカラーバリエーション
従来のホワイト・ブラックに加えて、「ベージュ」「グレージュ」「ブラウン」を追加、計5色をラインアップ。様々なシーンに調和します。

・本体背面への機器取付が可能
背面上部に、当社指定のブースタや混合器など関連機器の取付が可能です。住宅壁面への施工を最小限にした上で、見た目もすっきりと施工ができます。

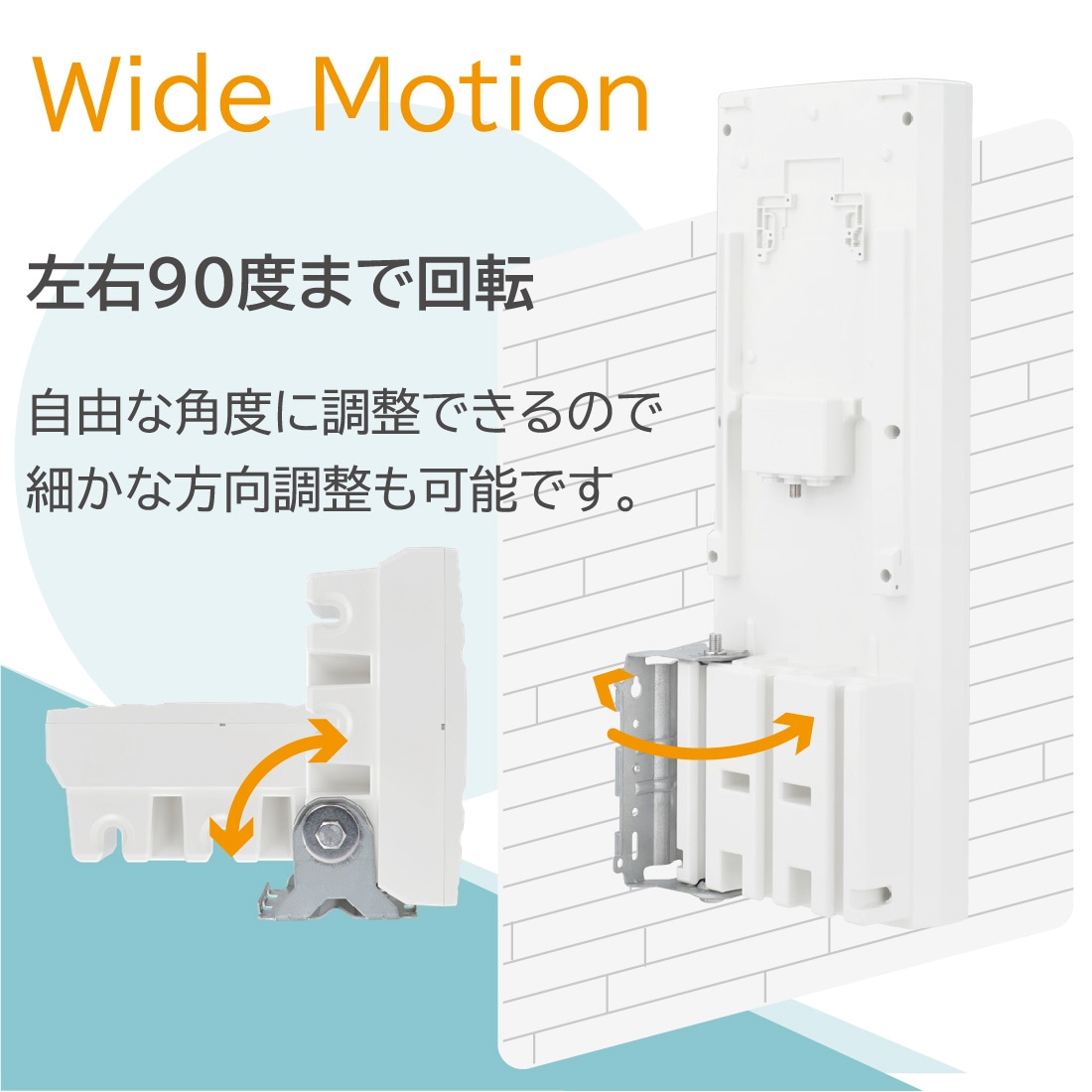

・左右90度まで角度調整が可能、施工性を向上
従来品の取付金具の調整範囲-60度から「90度」まで範囲を拡大。自由な角度に調整できるため、細やかな方向調整を実現します。

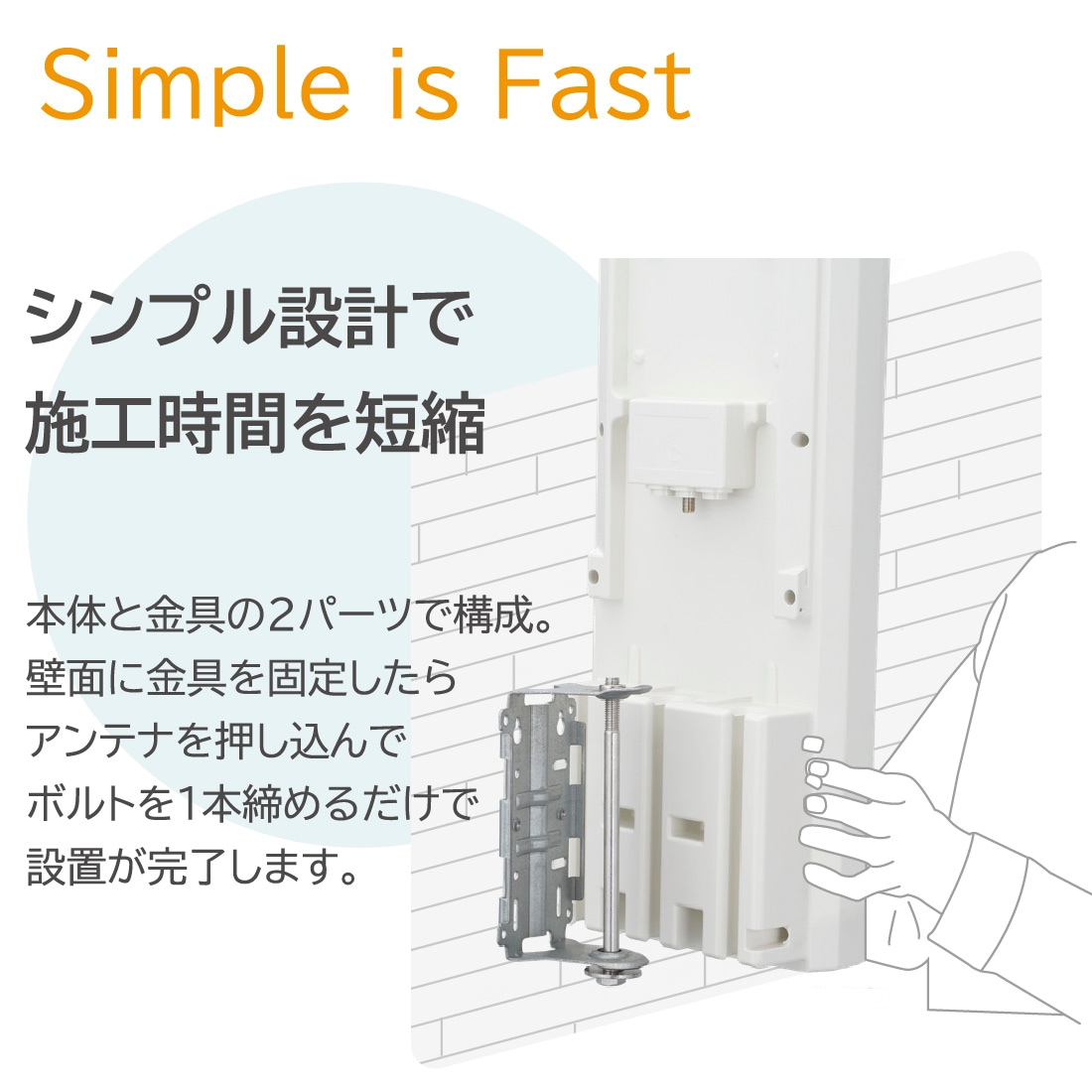

・シンプル設計で施工時間を短縮M
本体と金具の2パーツで構成。壁面に金具を固定したら、アンテナに押し込んでボルトを1本締めるだけで設置が行えます。

・耐風速 50m/s
従来シリーズより対風速もアップ、安心してご利用いただけます。

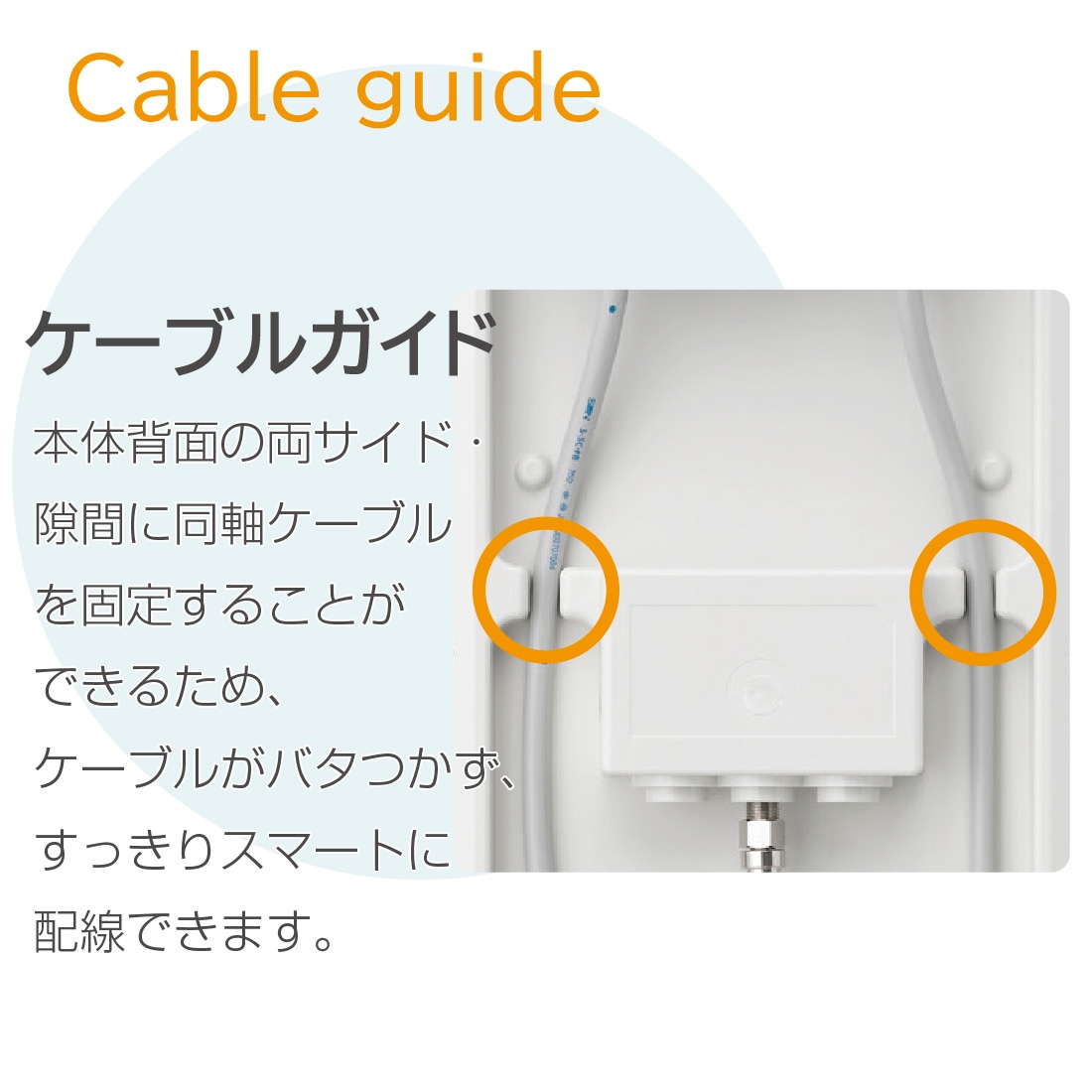

・同軸ケーブルのガイド付き
本体背面の両サイド・隙間に同軸ケーブルを固定することができるため、ケーブルがバタつかず、すっきりスマートに配線できます。

・中央に設置可能、仕上がりもスマートに
正面取付の場合、金具が中央に設置できる設計を採用、取付時の美観にも配慮、マスト取付の際も中央に固定することができます。

・持ちやすい
背面が持ち手形状になっており取付の際にも安定するので、落下のリスクを軽減。持ち運びも簡単です。

・取付場所を選ばない
壁面、ベランダ、マストなど取付場所を選びません。
※付属金具使用時、マストφ22～48.6/角柱□30～40　ステンレスバンド（別売）使用時：φ50以上

・サビに強い金具
取付金具には、耐久性・耐食性に優れたZAM※を採用しています。
※「ZAM」は日本製鉄株式会社の登録商標で、溶融亜鉛メッキZn-アルミニウムAI-マグネシウムMaメッキ合金銅板の商品名です。


スペック表
型　名：WG20V-EC
受信偏波：垂直偏波用
受信チャンネル：UHF（ch13～ch52）
動作利得（dB）：6.9～9.1
VSWR（以下）：2.5
前後比（dB）：10以上
半値幅（度）：95以下
インピーダンス（Ω）：75(F形)

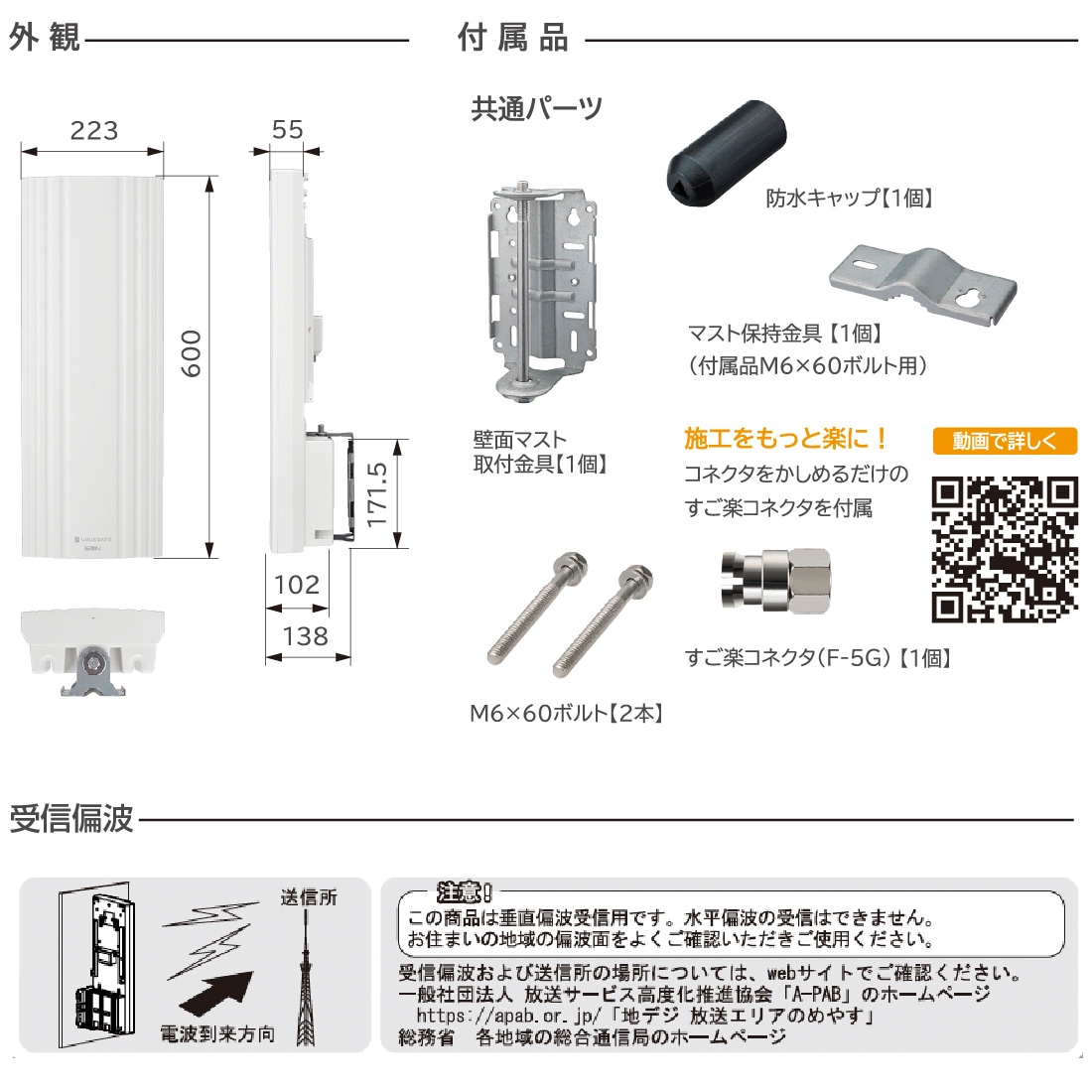

寸法（mm）　H×W×D：600×223×102（本体のみ） 600×223×138（金具取付時）
質　量（kg）：2.0(本体のみ) 2.5（壁面設置時）

カラーバリエーション
WG20V-G-EC / グレージュ
WG20V-W-EC / ホワイト
WG20V-B-EC / ベージュ
WG20V-C-EC / ブラウン
WG20V-K-EC / ブラック

付属品
・壁面マスト取付金具 1個
・マスト保持金具（付属品M6×60ボルト用）　1個
・M6×60ボルト 2本
・防水キャップ　1個
・すご楽コネクタ（F-5G） 1個
