Name: 【即配】マスプロ電工 BS・110°CSアンテナセット BC45RL-SET アンテナ取付金具などが入った便利なセット
Price: 10823 JPY

【即配】マスプロ電工 BS・110°CSアンテナセット　BC45RL-SET アンテナ取付金具などが入った便利なセット

【即配】マスプロ電工 BS・110°CSアンテナセット　BC45RL-SET アンテナ取付金具などが入った便利なセット

商品コード：mp-0007-set

メーカー：MASPRO/マスプロ

型番：BC45RL-SET

10,823円(税込)

108ポイント還元 (円相当)

発送予定：平日13時までのご決済で即日発送

お支払い方法

数量：

カートに入れる

この商品について問い合わせる

プロポチとは
電設資材・工具・作業用品、そして四国・香川の特産品などを扱う通販サービスです。国内主要メーカーの製品を中心に、即配対応・安心価格・確かな品質でお届けしています。

会社概要

プロポチでは大ロットや掲載のない商品などもお見積りいたします。詳細はこちらから。

商品説明

BS・110°CSアンテナ（商品名：BC45RL-SET）は，従来のBS衛星と110°CS衛星から送られてくる右旋円偏波信号と左旋円偏波信号も同時に受信して、出力周波数1032～3224MHzに変換することにより一本の同軸ケーブルで複数の部屋に配信できるBS・110°CSアンテナと設置に必要な部品を同梱したセットです。

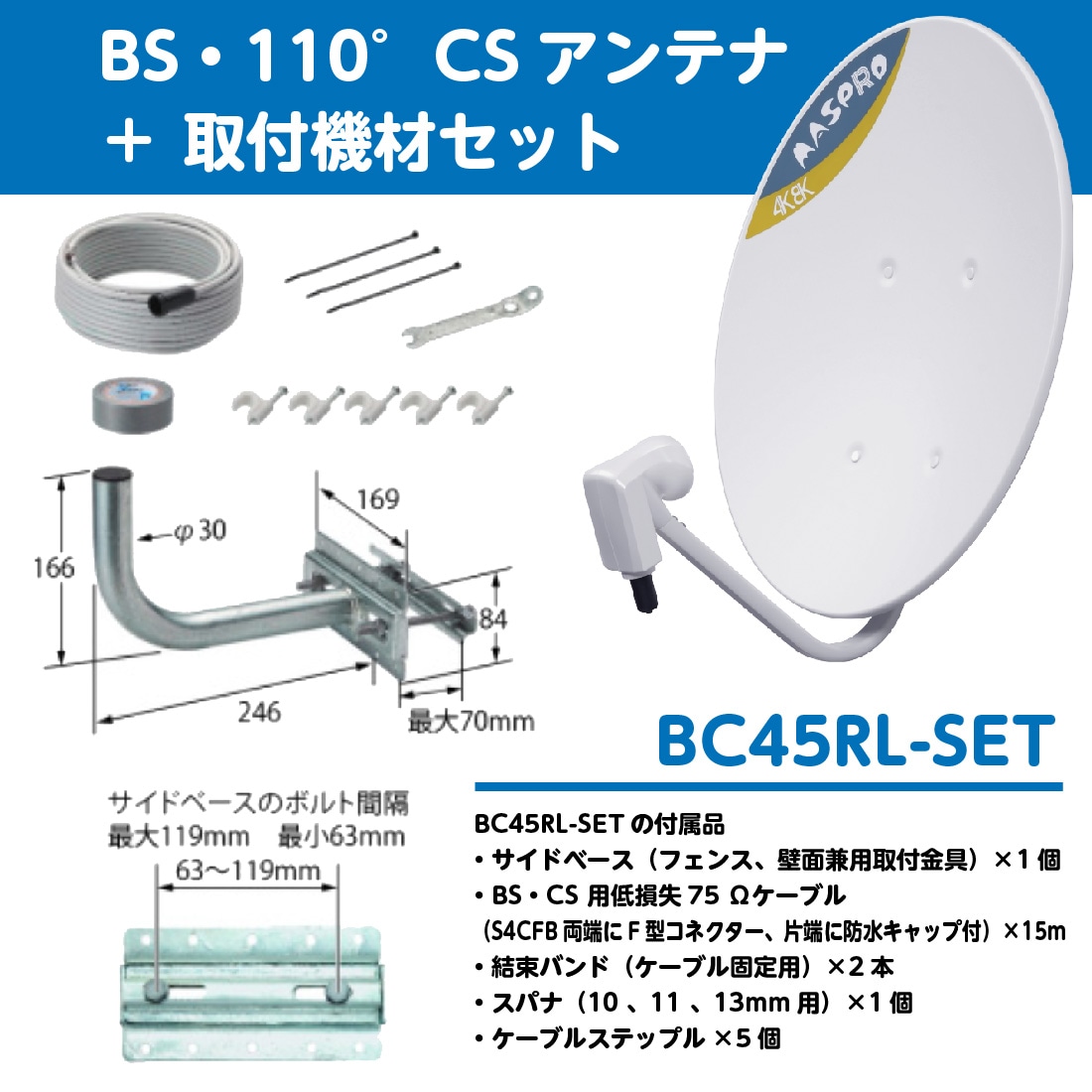

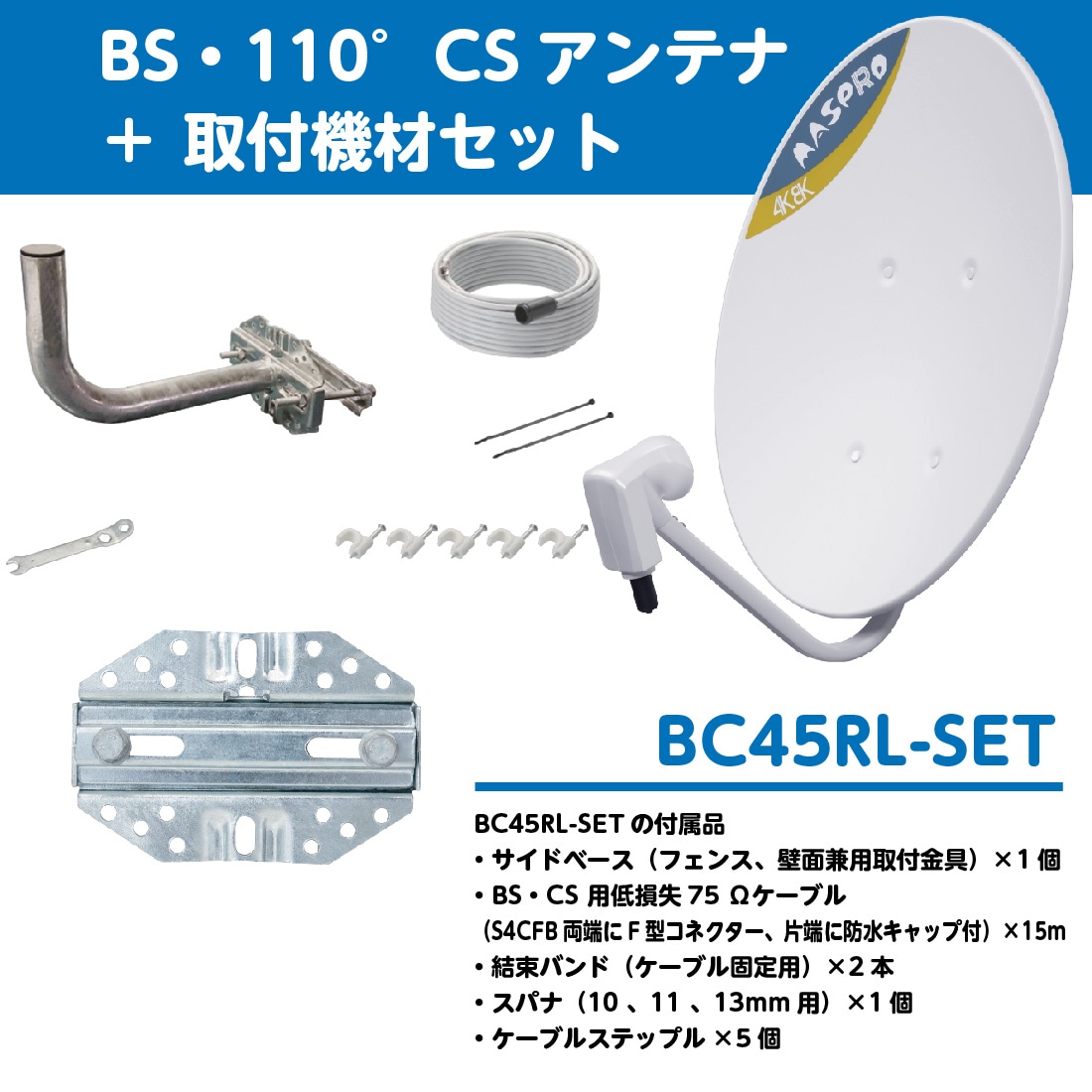

BC45RL-SETの付属品
・サイドベース（フェンス、壁面兼用取付金具）×1個
・BS・CS 用低損失75 Ωケーブル
（S4CFB両端にF型コネクター、片端に防水キャップ付）×15m
・結束バンド（ケーブル固定用）×2本
・スパナ（10 、11 、13mm用）×1個
・ケーブルステップル×5個

【製品の特長】
（１）1 軸伝送
局部発振回路を2回路搭載していますから、同軸ケーブル1本で右左旋の受信信号を宅内に引き込むことができます。

（２）ＳＨマークを取得
(社)電子情報技術産業協会（JEITA）で審査・登録された一定以上の性能を有する受信機器に付与されるＳＨマークを取得しています。

（３）局部発振出力の漏洩
ARIB STD-B63 で規格化された局部発振出力の漏洩特性-55dBmに対し、マスプロ独自の一次放射器やハウジングのシールド構造により、規格に対し余裕を持たせる特性になっておりますので外部への信号漏洩を極力低減しています。

（４）高耐候性能
ディッシュは、マスプロ独自の下地処理方法の採用により塗料の密着性を向上させて、金具は、錆に強い溶融亜鉛メッキを採用することで、高耐候性能を確保しています。

（５）環境に配慮した製品。
無鉛はんだの採用，カドミウム・水銀などの不使用など，環境負荷物質の抑止により，特定有害物質使用規制（RoHS 指令）に対応した，環境負荷の少ない製品です。

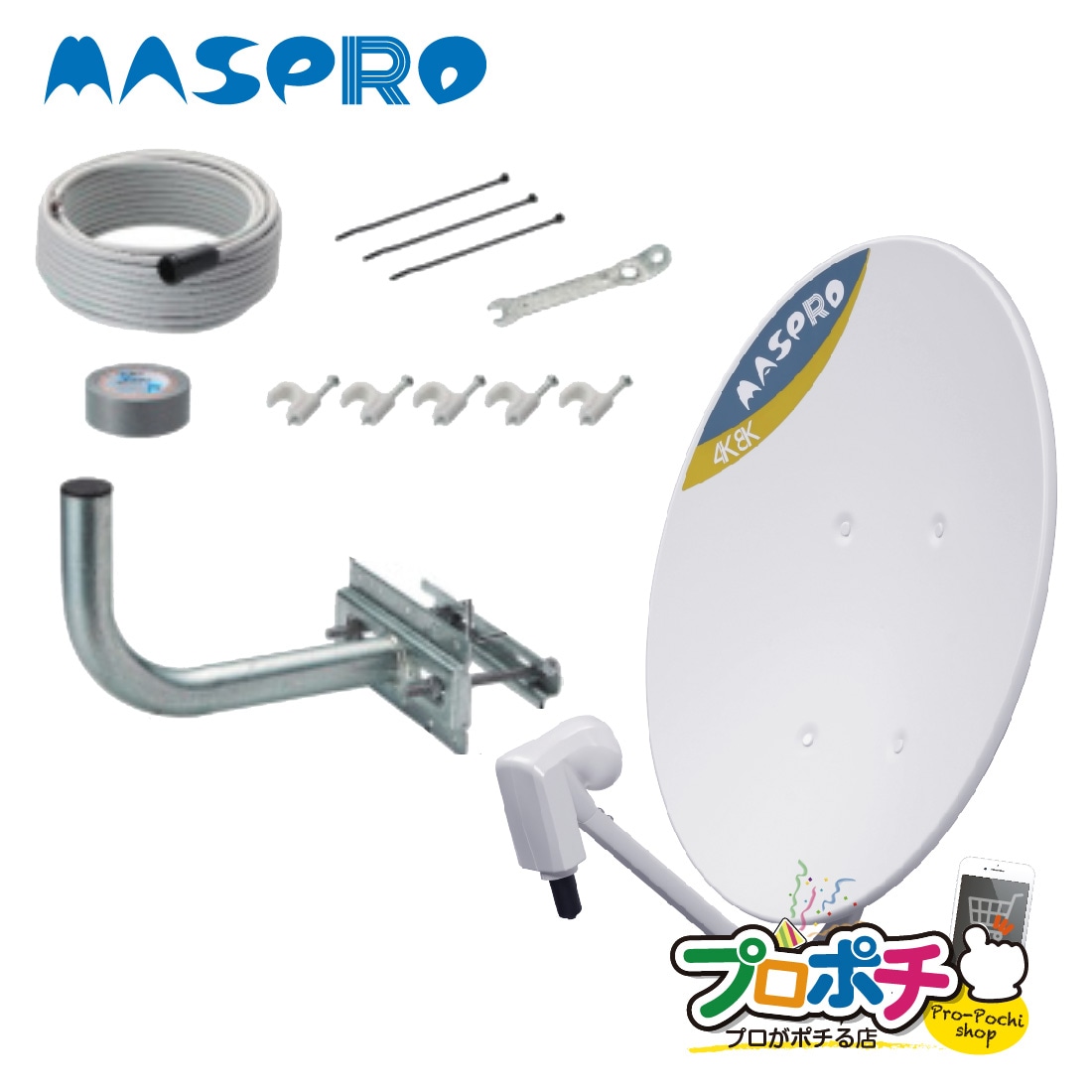

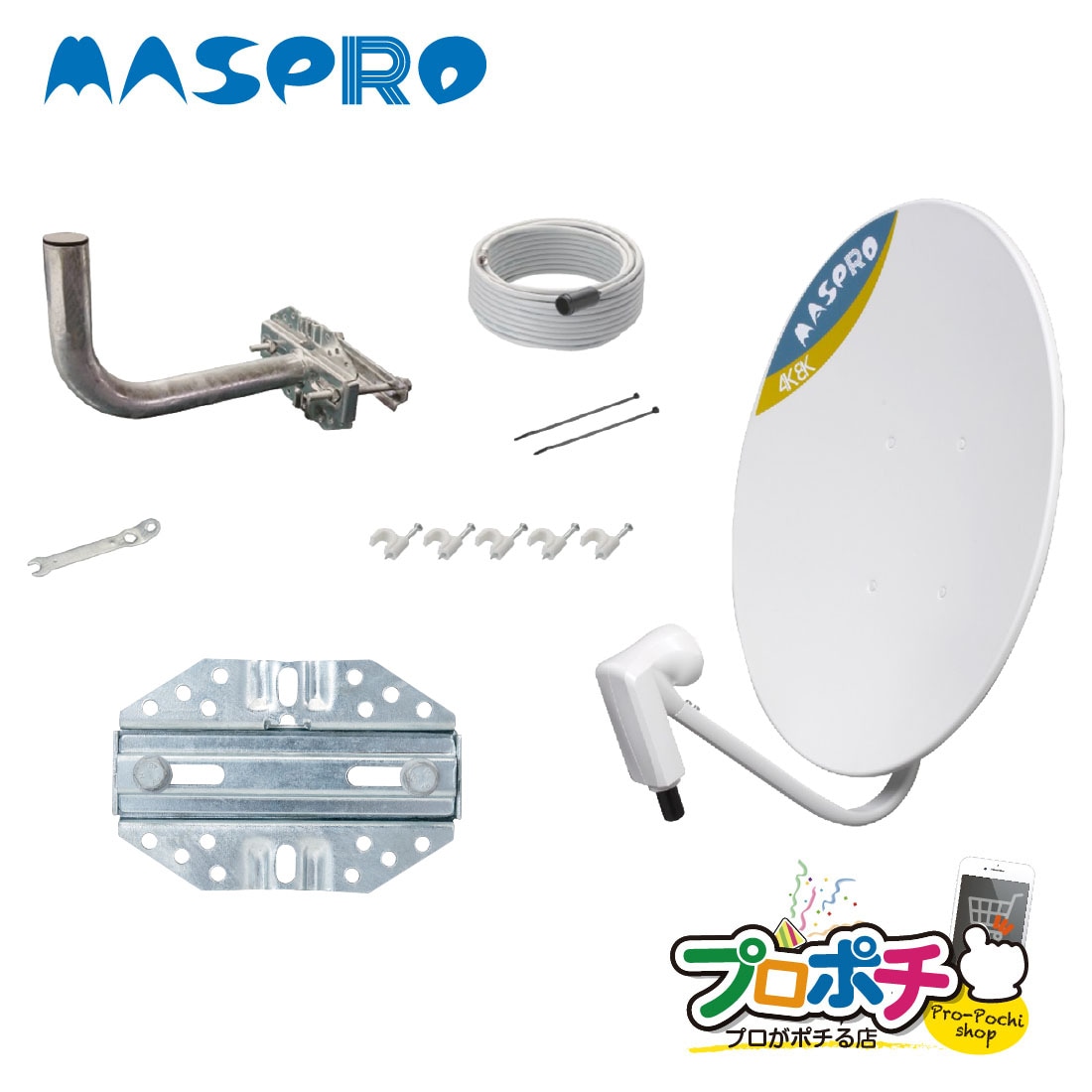

（６）アンテナ取付の機材を付属
アンテナとサイドベース(フェンス、壁面兼用取付金具)、ケーブルなど、アンテナの取付や配線に必要な機材がセットになっています。

【仕様】
受信周波数：11.7～12.75GHz
受信偏波：右左旋円偏波
アンテナ利得：33.8dB（BS実力値）、34.2dB（CS実力値）
性能指数（G/T）：14.8dB／K（BS実力値）、15.2dB／K（CS実力値）
風圧荷重※1：7kg（風速20m/s）、44kg（風速50m/s）、63kg（風速60m/s）
耐風速※2：受信可能風速20m/s、復元可能風速50m/s、破壊風速60m/s
受風面積：0.2²
有効開口径：450mm
出力周波数：1032～3224MHz
コンバーター利得：48～58dB
コンバーター雑音指数：0.45dB（実力値）
出力インピーダンス：75Ω（F型端子）
局部発振周波数：右旋円偏波用：10.678GHz、左旋円偏波用：9.505GHz
局部発振周波数安定度：±1.5MHz以内
使用温度範囲：－30～+50℃
電源：DC15V　3W（標準値）
外観寸法（仰角40°のとき）：560（H）×460（W）×486（D）mm（マスト径50mmのとき）
質量（重量）：約1.7kg
75Ωケーブル・伝送機器などは、3224MHzまで性能が保証されたマーク製品をご使用ください。

※1風圧荷重はアンテナ単体のものです。
※2受信可能風速：アンテナに風圧を加えている間、電気的性能のG/T劣化が1dB以下であるときの最大風速です。
　復元可能風速：アンテナに風圧を加えた後、アンテナの方向を再調整することにより電気的性能を満足する最大風速です。
　破壊風速　　：アンテナに風圧を加えた後、アンテナの一部または全部が飛散しない最大風速です。
　JEITA規格CP-5102Dの試験方法で試験を実施。
